Шнек (от нем. Schnecke — «улитка») — это винтовой рабочий орган, который преобразует вращательное движение в поступательное перемещение материала. В транспортерах он выступает главным элементом винтового конвейера: при вращении материал захватывается витками и движется вдоль трубы или жёлоба к разгрузочному окну.

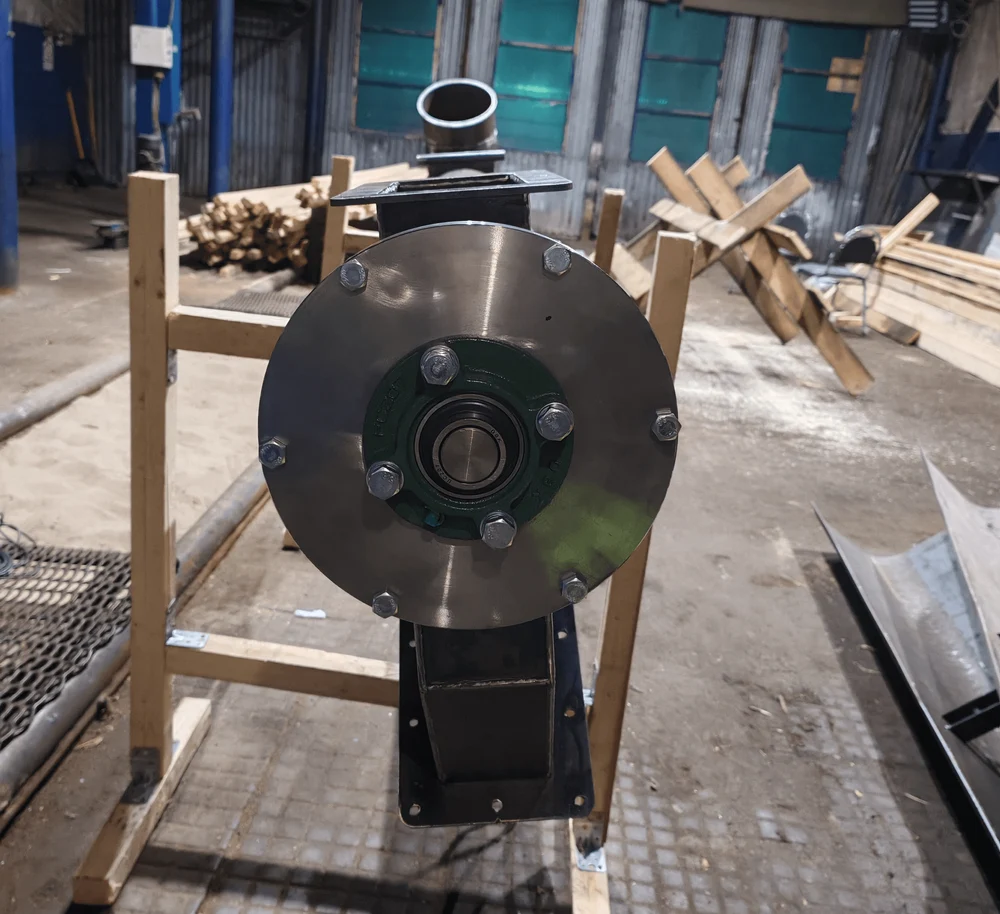

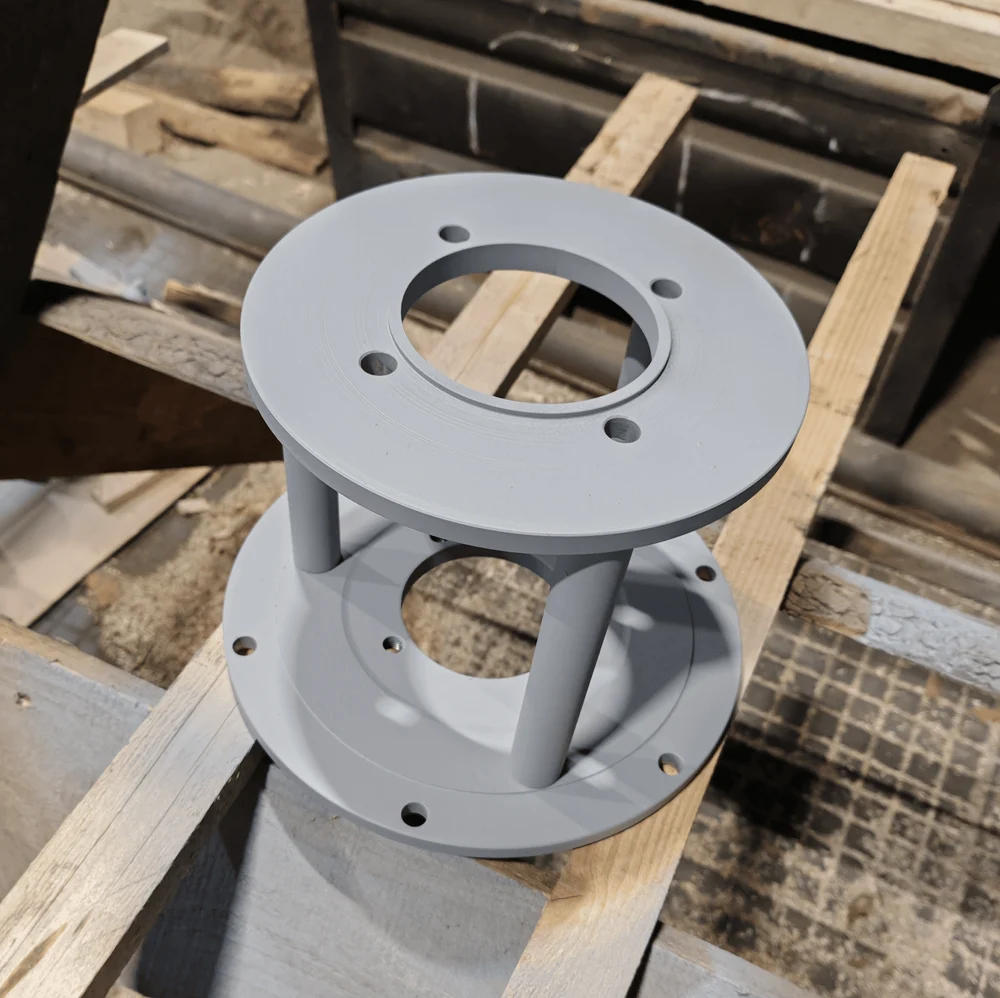

Классическая конструкция шнека включает: вал (трубу или сплошной стержень) — несущая ось, на которую крепятся витки; винтовую спираль (лопасть) — рабочая поверхность, которая толкает материал; опорные узлы (подшипники, концевые опоры) — обеспечивают вращение и воспринимают нагрузки; крепёжные элементы — фланцы, муфты, хвостовики под привод.
Принцип работы простой: двигатель вращает вал, витки захватывают материал и проталкивают его вперёд. При этом корпус удерживает материал от вращения вместе со шнеком за счёт трения о стенки — это ключевой момент для эффективной транспортировки.
Сплошные шнеки. Винтовая лента приварена к валу по всей длине. Подходят для сыпучих материалов с хорошей текучестью (зерно, песок, гранулы). Дают высокую производительность, но не годятся для липких и слеживающихся продуктов. Ленточные шнеки. Спираль выполнена в виде узкой ленты с зазором между витком и валом. Удобны для материалов, склонных к налипанию или слеживанию, а также для транспортировки с одновременным перемешиванием. Лопастные шнеки. Вместо сплошной спирали — отдельные лопатки на валу. Применяются для рыхлых, волокнистых или комкующихся материалов, где важно не уплотнять продукт. Фасонные шнеки. Витки имеют специальные вырезы, зубья или профили. Используются, когда нужно одновременно транспортировать и измельчать/перемешивать материал.

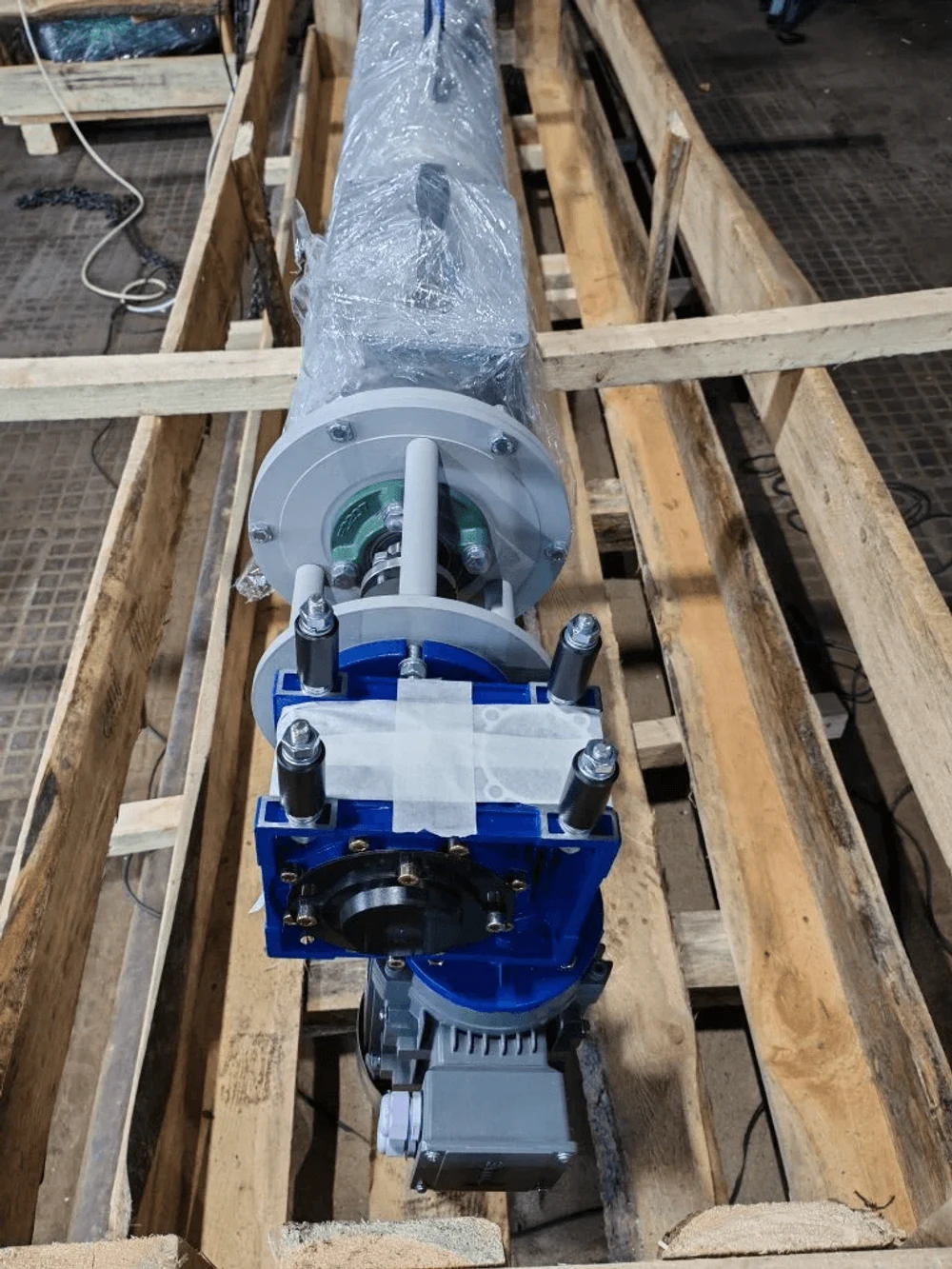

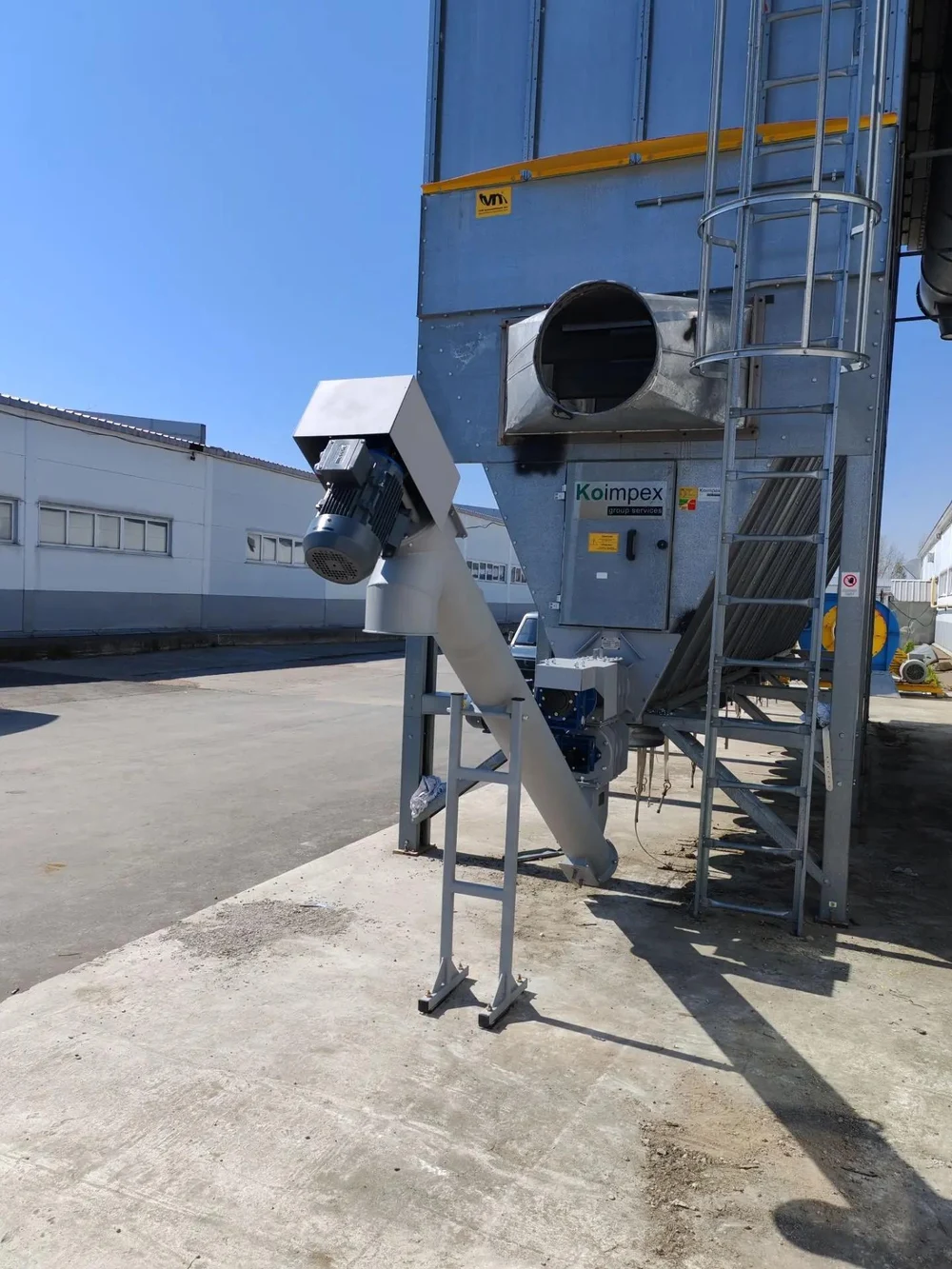

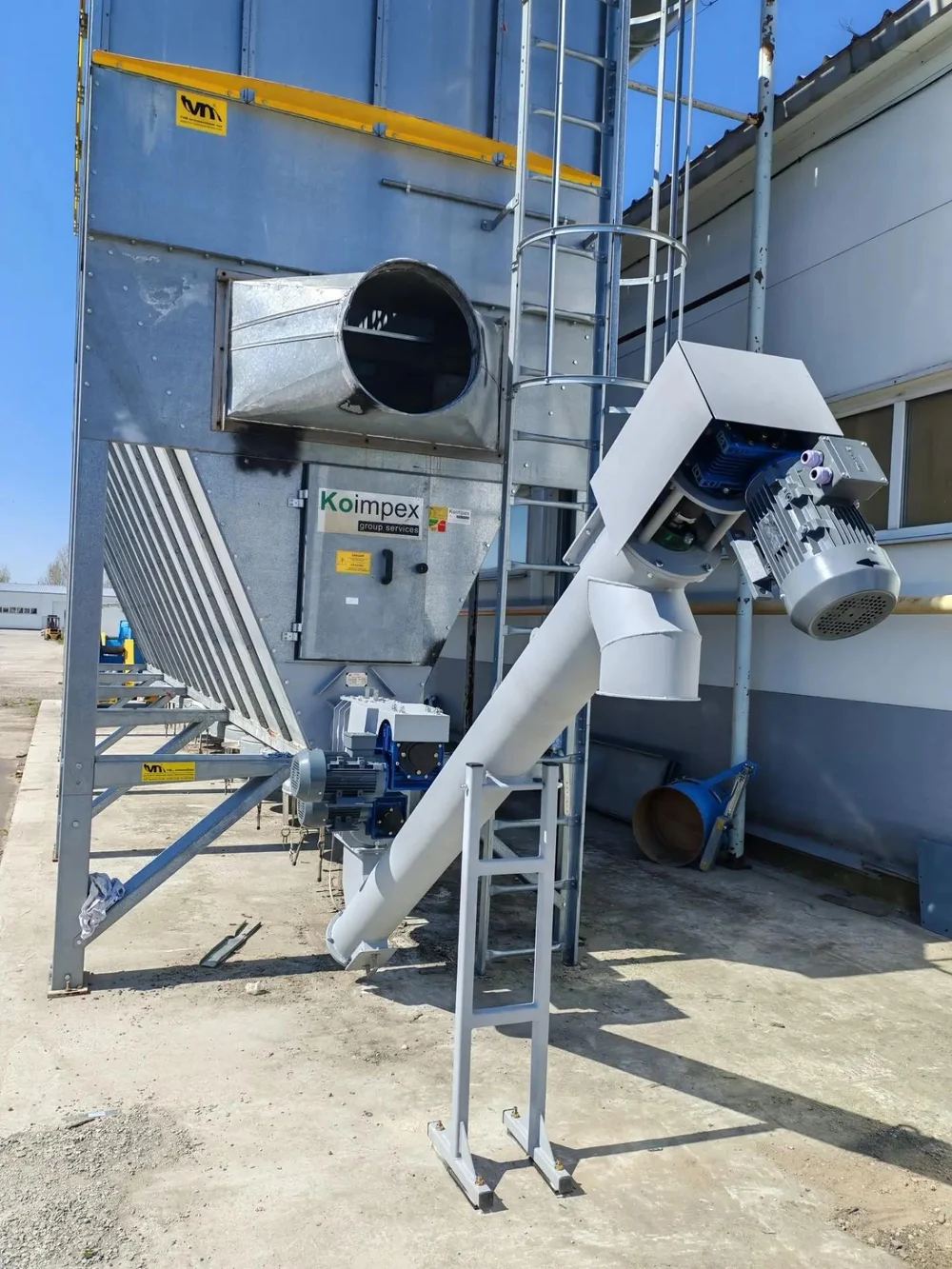

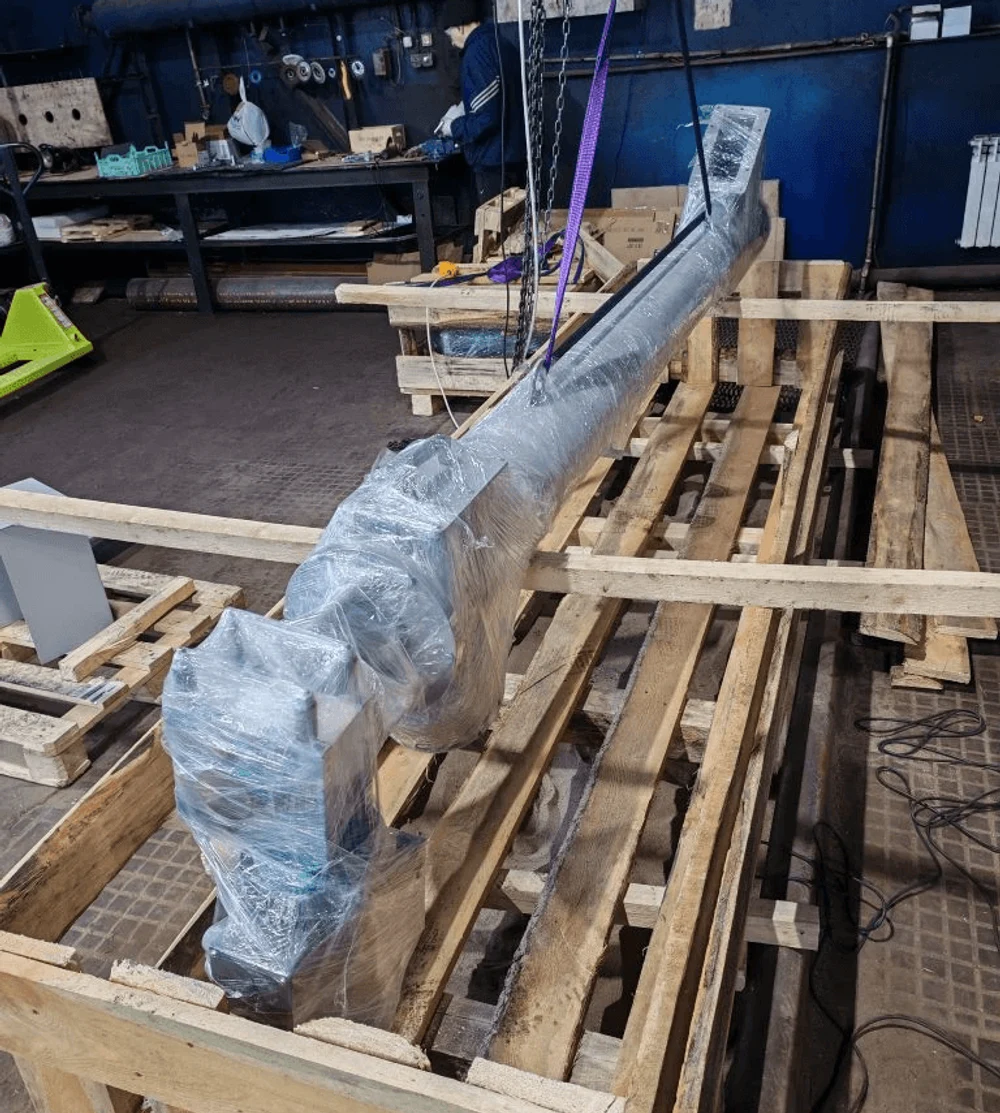

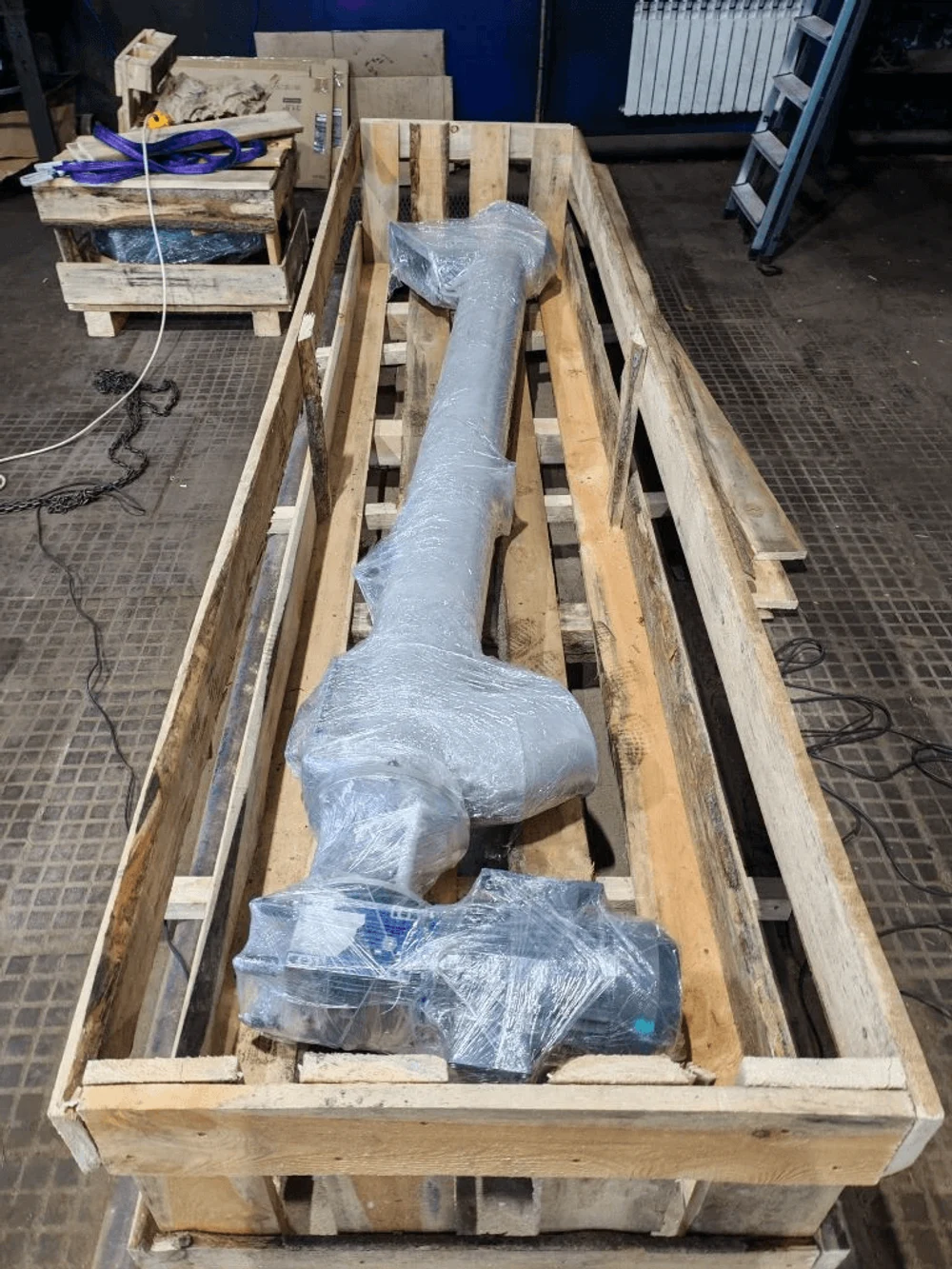

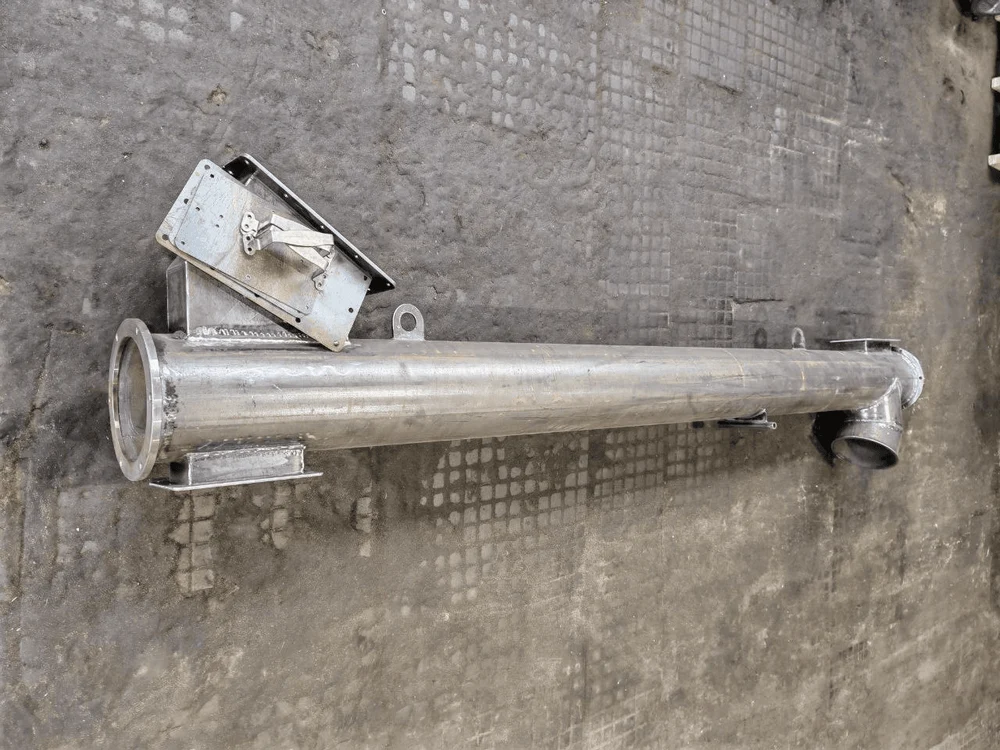

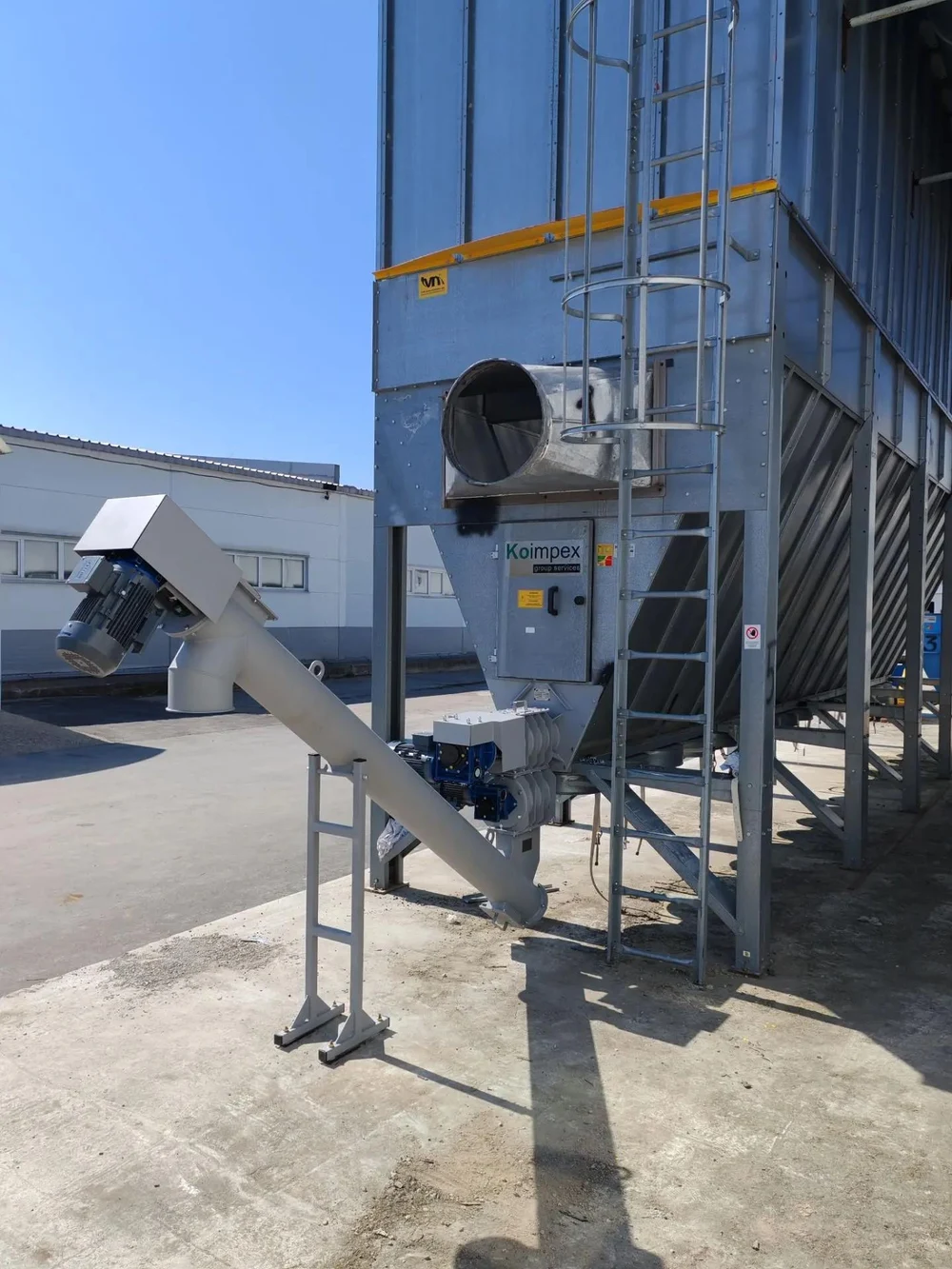

Горизонтальные шнеки. Самый распространённый вариант для перемещения материала на расстояние. Угол установки обычно до 20°. Наклонные шнеки. Работают под углом 20–45° и выше. Производительность при этом снижается из‑за скатывания материала вниз, поэтому подбирают увеличенный диаметр или частоту вращения. Вертикальные шнеки. Поднимают материал вверх. Требуют более высоких скоростей и часто используют специальные загрузочные устройства, чтобы избежать просыпания.
Транспортные шнеки. Основная задача — переместить материал из точки А в точку Б. Дозирующие шнеки. Имеют точный шаг и геометрию для равномерной подачи (например, в экструдерах, смесителях, линиях дозирования). Смесительные шнеки. Конструкция рассчитана на интенсивное перемешивание в процессе транспортировки. Буровые шнеки. Отдельная категория: они не только перемещают материал (шлам), но и разрушают породу режущей кромкой. Это уже не транспортер, а буровой инструмент.
Учитывая, что шнеки работают с абразивными материалами (песок, цемент, руда, зерно с минеральными включениями), к материалам предъявляют повышенные требования: Углеродистые стали (Ст3, 20, 45) — для стандартных условий и неабразивных продуктов. Износостойкие стали (Hardox и аналоги) — для тяжёлых условий, где критичен ресурс витков. Нержавеющие стали (08Х18Н10, 12Х18Н10Т и др.) — для пищевой, химической и фармацевтической промышленности, где важна коррозионная стойкость и гигиена. Покрытия и наплавки. Для увеличения срока службы применяют наплавку твёрдыми сплавами, напыление износостойких покрытий, а также гуммирование (резиновые покрытия) для снижения налипания и шума.
Сельское хозяйство. Транспортировка зерна, комбикорма, удобрений, подача в сушилки и бункеры. Пищевая промышленность. Перемещение муки, сахара, круп, специй, подача сырья в смесители и экструдеры. Строительство и производство стройматериалов. Подача цемента, песка, сухих смесей, гипса. Горнодобывающая и металлургическая промышленность. Перемещение руды, угля, шлака, окатышей. Химическая промышленность. Дозированная подача порошков, гранул, реагентов. Мусоропереработка и коммунальные хозяйства. Транспортировка осадка, шлама, сыпучих отходов.
